Помогите восстановить флешку!

#1

Сообщение Сардор Аберкулов » 04 мар 2019, 23:56

Вот инфо флешки:

USB Driver Info:

Controller: [suggestion=]Silicon Motion[/suggestion][suggestion=] SM3257 ENAA[/suggestion]
Possible Memory Chip(s): Not available
Chip F/W: ISP NONE
MPTOOL Ver.: 0.00.00
VID: 090C
PID: 3000
Manufacturer: Silicon Motion,Inc.
Product: SM3255AA MEMORY BAR
Query Vendor ID:
Query Product ID: USB MEMORY BAR
Query Product Revision: 1000
Physical Disk Capacity: 0 Bytes
Windows Disk Capacity: 0 Bytes
Internal Tags: 8UAE-ASHL
USB Version: 2.00
Declared Power: 100 mA
ContMeas ID: D077-01-EE

ChipGenius:

Description: [E:]Çàïîìèíàþùåå óñòðîéñòâî äëÿ USB(USB MEMORY BAR)
Device Type: [suggestion=]Mass Storage Device[/suggestion]

Protocal Version: USB 2.00
Current Speed: High Speed
Max Current: 100mA

USB Device ID: VID = 090C PID = 3000

Device Vendor: Silicon Motion,Inc.
Device Name: SM3255AA MEMORY BAR
Device Revision: 0100

Product Model: USB MEMORY BAR
Product Revision: 1000

Controller Vendor: SMI
Controller Part-Number: SM3257ENAA - ISP NONE

Отправлено спустя 9 минут 47 секунд:

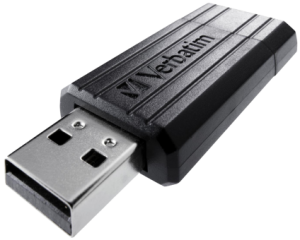

Verbatim 32 GB

Теги:

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#2

Сообщение DesignerMix » 05 мар 2019, 07:15

Сардор Аберкулов, Опять таки - вижу данные о контроллере но не вижу о чипах памяти (без этого утилиту не подобрать). Переводите флешку в тестовый режим и еще раз снимайте отчет.

Как перевести в тестовый режим можно прочитать здесь - http://www.usbdev.ru/articles/testmod/ или посмотреть в видео из этой темы - viewtopic.php?f=60&t=931


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#3

Сообщение Сардор Аберкулов » 07 мар 2019, 16:01

DesignerMix писал(а):
05 мар 2019, 07:15
Сардор Аберкулов, Опять таки - вижу данные о контроллере но не вижу о чипах памяти (без этого утилиту не подобрать). Переводите флешку в тестовый режим и еще раз снимайте отчет.

Как перевести в тестовый режим можно прочитать здесь - http://www.usbdev.ru/articles/testmod/ или посмотреть в видео из этой темы - viewtopic.php?f=60&t=931
Я смотрел видео. Но как именно эту флешку перевести в тестовый режим? Подскажите какие контакты за разомкнуть.

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#4

Сообщение DesignerMix » 07 мар 2019, 18:17

Сардор Аберкулов писал(а):
07 мар 2019, 16:01
Подскажите какие контакты за разомкнуть.
Микросхема(ы) памяти у вас в TSOP корпусе? Если да, то начните с этого:


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#5

Сообщение Сардор Аберкулов » 07 мар 2019, 20:52

DesignerMix писал(а):
07 мар 2019, 18:17
Сардор Аберкулов писал(а):
07 мар 2019, 16:01
Подскажите какие контакты за разомкнуть.
Микросхема(ы) памяти у вас в TSOP корпусе? Если да, то начните с этого:
Я не могу разбирать флешку

Отправлено спустя 27 минут 20 секунд:
DesignerMix писал(а):
07 мар 2019, 18:17
Сардор Аберкулов писал(а):
07 мар 2019, 16:01
Подскажите какие контакты за разомкнуть.
Микросхема(ы) памяти у вас в TSOP корпусе? Если да, то начните с этого:
Разобрал. Да у меня TSOP микросхема оказывается и с двух сторон. Как теперь правильно мне разомкнуть точнее как правильно считать числа 29+30?

Отправлено спустя 6 минут 28 секунд:
DesignerMix писал(а):
07 мар 2019, 18:17
Сардор Аберкулов писал(а):
07 мар 2019, 16:01
Подскажите какие контакты за разомкнуть.
Микросхема(ы) памяти у вас в TSOP корпусе? Если да, то начните с этого:
Да и я не заметил визуальных повреждений на флешке. У меня сама флешка определяется на ноуте но дальше вы уже в курсе

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#6

Сообщение DesignerMix » 07 мар 2019, 21:43

Сардор Аберкулов писал(а):
07 мар 2019, 21:26
Как теперь правильно мне разомкнуть точнее как правильно считать числа 29+30?
От ключа на микросхеме против часовой стрелки. Вы вообще статью читали по ссылке?


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#7

Сообщение Сардор Аберкулов » 07 мар 2019, 21:51

DesignerMix писал(а):
07 мар 2019, 21:43
Сардор Аберкулов писал(а):
07 мар 2019, 21:26
Как теперь правильно мне разомкнуть точнее как правильно считать числа 29+30?
От ключа на микросхеме против часовой стрелки. Вы вообще статью читали по ссылке?
Да я смотрел ваше видео. А Как выглядит ключ? Этот круглый на фотке? Если да то сам ключ я так понял первый вывод? А на видео вы наоборот сказали.

Отправлено спустя 7 минут 7 секунд:
Сардор Аберкулов писал(а):
07 мар 2019, 21:51
DesignerMix писал(а):
07 мар 2019, 21:43
Сардор Аберкулов писал(а):
07 мар 2019, 21:26
Как теперь правильно мне разомкнуть точнее как правильно считать числа 29+30?
От ключа на микросхеме против часовой стрелки. Вы вообще статью читали по ссылке?
Да я смотрел ваше видео. А Как выглядит ключ? Этот круглый на фотке? Если да то сам ключ я так понял первый вывод? А на видео вы наоборот сказали.
Я сейчас сфоткаю флешку отправлю вам

Отправлено спустя 51 минуту 21 секунду:
Вот
Вложения
Вот

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#8

Сообщение DesignerMix » 07 мар 2019, 23:23

Сардор Аберкулов писал(а):
07 мар 2019, 22:49
Я сейчас сфоткаю флешку отправлю вам
На фото ключ слева сверху (это первый вывод, от него считаете вниз)


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#9

Сообщение Сардор Аберкулов » 08 мар 2019, 00:45

DesignerMix писал(а):
07 мар 2019, 23:23
Сардор Аберкулов писал(а):
07 мар 2019, 22:49
Я сейчас сфоткаю флешку отправлю вам
На фото ключ слева сверху (это первый вывод, от него считаете вниз)
Попробовал все варианты от 29-30 до 43-44. Сделал всё по инструкции. С иголкой, с булавкой даже с ножом. Ничего не изменилась.

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#10

Сообщение DesignerMix » 08 мар 2019, 13:28

Сардор Аберкулов, попробуйте со второй микросхемой памяти.

PS: На ваш контроллер datasheet или pinout я не нашел (хотел найти чтобы замкнуть выводы сразу на контроллере)


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#11

Сообщение Сардор Аберкулов » 08 мар 2019, 15:04

DesignerMix писал(а):
08 мар 2019, 13:28
Сардор Аберкулов, попробуйте со второй микросхемой памяти.

PS: На ваш контроллер datasheet или pinout я не нашел (хотел найти чтобы замкнуть выводы сразу на контроллере)
Попробовал и со второй стороны, безрезультатно.

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#12

Сообщение DesignerMix » 08 мар 2019, 15:09

А сколько выводов на вашем контроллере? 64-е?


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#13

Сообщение Сардор Аберкулов » 08 мар 2019, 16:35

DesignerMix писал(а):
08 мар 2019, 15:09
А сколько выводов на вашем контроллере? 64-е?
Вы имеете ввиду на флешке (микросхеме)? 48

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#14

Сообщение DesignerMix » 08 мар 2019, 19:06

Выложите фото обратной стопоны флешки. Я имею ввиду не микросхему памяти а контроллера

Отправлено спустя 2 часа 37 минут 12 секунд:
Вот здесь зеленым помечены выводы которые нужно замыкать. Если у вас контроллер в таком-же корпусе то попробуйте.
Вложения


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#15

Сообщение Сардор Аберкулов » 11 мар 2019, 19:28

DesignerMix писал(а):
08 мар 2019, 21:43
Выложите фото обратной стопоны флешки. Я имею ввиду не микросхему памяти а контроллера

Отправлено спустя 2 часа 37 минут 12 секунд:
Вот здесь зеленым помечены выводы которые нужно замыкать. Если у вас контроллер в таком-же корпусе то попробуйте.
DesignerMix писал(а):
08 мар 2019, 21:43
Выложите фото обратной стопоны флешки. Я имею ввиду не микросхему памяти а контроллера

Отправлено спустя 2 часа 37 минут 12 секунд:
Вот здесь зеленым помечены выводы которые нужно замыкать. Если у вас контроллер в таком-же корпусе то попробуйте.
Вложения
Вот другая сторона

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#16

Сообщение DesignerMix » 11 мар 2019, 20:45

Сардор Аберкулов, у вас контроллер в корпусе с 40 выводами. Я обвел те, которые можно замыкать для перевода в тестовый режим. Это 11,12,14,15,16 и 17. Есть и еще выводы шины данных но это вроде как наиболее удобные для замыкания.


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#17

Сообщение Сардор Аберкулов » 11 мар 2019, 22:29

DesignerMix писал(а):
11 мар 2019, 20:45
Сардор Аберкулов, у вас контроллер в корпусе с 40 выводами. Я обвел те, которые можно замыкать для перевода в тестовый режим. Это 11,12,14,15,16 и 17. Есть и еще выводы шины данных но это вроде как наиболее удобные для замыкания.SM3257EN_test_mode.PNG
Я так понял нужно замыкать те вы выводы которые вы отметили красным?

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#18

Сообщение DesignerMix » 11 мар 2019, 23:44

Сардор Аберкулов, нужно замкнуть между собой, на отключенной флешке, два любых вывода из тех, которые я обвел, потом подключить флешку держа выводы замкнутыми и примерно через секунду или две разомкнуть выводы, а потом снять отчет утилитой. Если в отчете появится FID памяти то можно будет и утилиту подбирать а потом и шить.


Автор темы
Сардор Аберкулов
Новичок
Сообщения: 13
Зарегистрирован: 04 мар 2019, 22:53
Репутация: 0
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#19

Сообщение Сардор Аберкулов » 12 мар 2019, 00:25

DesignerMix писал(а):
11 мар 2019, 23:44
Сардор Аберкулов, нужно замкнуть между собой, на отключенной флешке, два любых вывода из тех, которые я обвел, потом подключить флешку держа выводы замкнутыми и примерно через секунду или две разомкнуть выводы, а потом снять отчет утилитой. Если в отчете появится FID памяти то можно будет и утилиту подбирать а потом и шить.
Сделал как сказали выше! Но увы не получается :thinking:

Аватара пользователя

DesignerMix
Администратор
Администратор
Сообщения: 6358
Зарегистрирован: 25 апр 2014, 10:51
Есть ответ: 218
Репутация: 734
Откуда: Белгород
Контактная информация:
Статус: Не в сети

Помогите восстановить флешку!

#20

Сообщение DesignerMix » 12 мар 2019, 16:29

Сардор Аберкулов, это говорит либо об аппаратной проблеме либо о том, что вы делаете что-то не так. Вы подключаете флешку к usb-удлинителю или в порт на материнской плате? По хорошему нужно в порт на материнке, у меня было что через удлинитель флешка не переводилась в тестовый режим а когда подключил к материнке то переводилась (т.к. БП был слабый по мощности). Также иногда помогает замена удлинителя.

Отправлено спустя 34 секунды:
PS: Без тестового режима утилиты вашу флешку не увидят т.к. нет данных о памяти

Ответить

Вернуться в «Восстановление USB-накопителей»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 0 гостей
